電動蝶閥原理與怎么接線呢 ？上海湖泉閥門廠家為你作詳細的介紹：
電動閥：

電動閥：電動調節閥（可以控制開度。可連續調節閥門）與電動閥（只能控制開關不能控制開度），交流一般3根線，火線、零線、地線。

電磁閥：智能開關閥門不能控制開度。通電開，斷電自動關閉復位。

電動調節閥接線：電源2根，開度控制2根，開度反饋2根，共六根。

電動閥接線：開與關控制3根（開1根，關1根，公共端1根），開到位與關到位3根（開到位1根，關到位1根，公共端1根），共計6根線。其中開到位與關到位為無源觸點。

空調冷卻塔、冷水機組電動閥接線圖(此電動閥不能調節開度）。

空調冷水機組集水器、分水器電動調節閥接線圖 (電壓220V  4~20mA)

電動蝶閥：

電動蝶閥有普通型和智能型。普通型，當接通其電機，閥門便開或合，視電機正反轉而定；智能型如AC380V的，給其供AC380V后，電機不動，內部控制電路板可以工作。當給其輸入4—20mA電流時，做相應動作。4mA時關閉，20mA時打開。而且有4—20mA模擬量反饋信號，以反應它的閥門開度大小。

電動蝶閥由電動執行器和蝶閥組成，電動執行器為90度旋轉，有開關和調節式兩種控制方式，通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。

常見的電動蝶閥接線圖：

如下：開關型帶有源燈指示電動蝶閥接線圖，共有5根接線，1，2，3是控制部分，1，4，5是反饋部分。

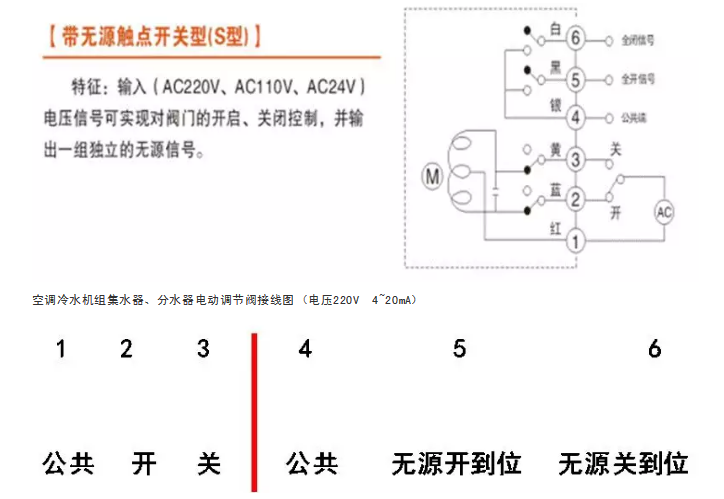

開關型帶無源觸點型反饋電動蝶閥接線圖，1，2，3是控制部分接線，4，5，6為無源觸點反饋。

開關型帶開度信號反饋電動蝶閥接線圖。1，2，3為控制接線部分，4，5，6為反饋部分，輸出0-5K的電阻值，可以選定。

AC380V三相電源電動蝶閥接線圖：

智能調節式電動蝶閥接線圖，輸入輸出4－20mA：
