產品名稱：D963H-25電動焊接蝶閥[ 2021-06-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、D963H-25電動焊接蝶閥產品介紹

上海湖泉閥門有限公司D963H-25電動焊接蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用，QT部分回轉型電動執行器，室外普通開關型系列，對焊連接，三偏心結構，304不銹鋼材質閥板+石墨金屬層次，2Cr13不銹鋼閥軸，堆焊2Cr13不銹鋼閥座硬密封，閥體WCB，使用溫度-29℃-350℃，使用介質：水、蒸汽、油品介質等，壓力1.0MPa~4.0MPa。廣泛用于冶金、電力、石化輕紡、環保、醫藥、建材場所等。
D963H焊接電動蝶閥型號編制
閥門類型：D=蝶閥Z=閘閥D=蝶閥J=截止閥H=止回閥Y=減壓閥
驅動方式：3=蝸輪傳動6=氣動9=電動5=錐齒輪傳動4=正齒輪傳動空白=手動
連接方式：4=法蘭連接6=焊連接1=內螺紋連接2=外螺紋連接
結構形式：0=單偏心1=中心垂直板2=雙偏心結構3=三偏心結構
F=氟橡膠J=襯膠H=2Cr13不銹鋼硬密封X=三元乙丙橡膠
壓力等級（PN）：16
閥體材質：C=碳鋼P=304不銹鋼R=316不銹鋼未填寫=鑄鐵

二、D963H電動對焊蝶閥主要技術參數

公稱通徑	DN（mm）	50～700
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

三、D963H電動對焊蝶閥主要零部件

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料
密封圈	不銹鋼、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

四、D963H電動對焊蝶閥主要性能參數

焊接尺寸：:GB1224;ANSI B16.25; DIN2559

結構長度：:GB/T12221-1989;API609

壓力試驗：:GB/T13927-1992;API598

公稱壓力 PN0.6MPa

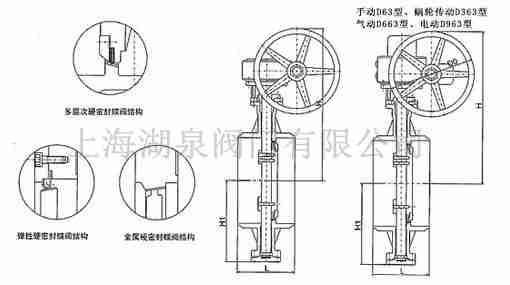

通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	A	B	參考重量
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610
